Les circuits imprimés mesurent 120 X 50 mm. Ils sont montés perpendiculairement à la face avant à l'aide de deux équerres plastiques. La face avant est constitué d'une bande d'aluminium de 20 X 152 mm. perçée à 3 mm. Les modules ainsi constitués viennent prendre place dans un rack réalisé avec de la cornière d'aluminium de 15 x 15.
|

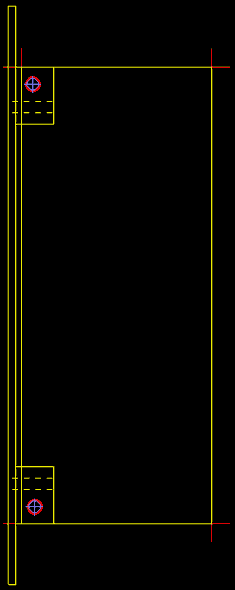

Dessin du montage d'un module |

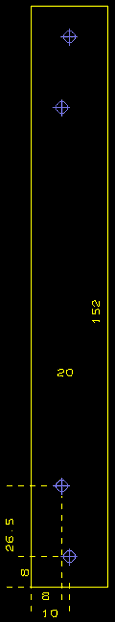

Dessin de la face avant |
Vue latérale |
|
Vue de derrière |
Vue de devant |
( Fichier «Empreinte» pour T.C.I. ) |
|
|
|

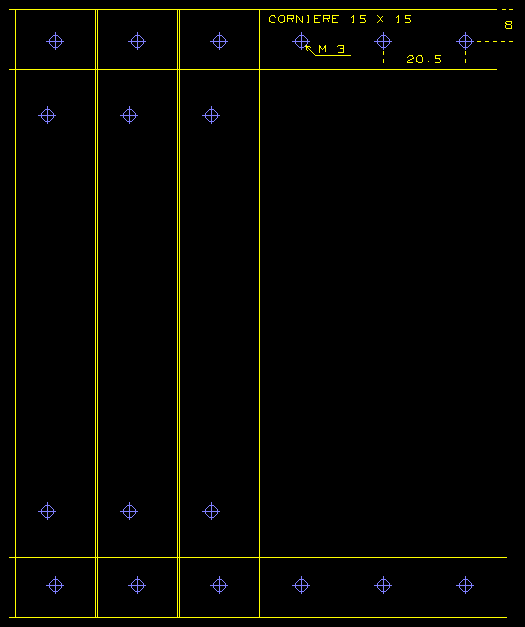

Les deux cornières de 15 x 15 (Epaisseur de 2 mm) sont perçées tous les 20,5 mm à 2,5 puis taraudées à 3. Elles vont supporter les modules. Ces cornières constituent 2 cotés d'un boitier dont la réalisation est laissée à votre imagination !

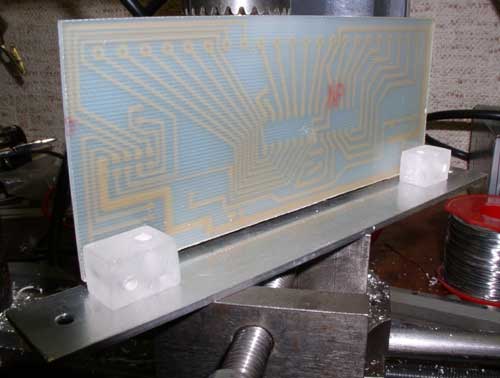

Un module avant montage des composants.
